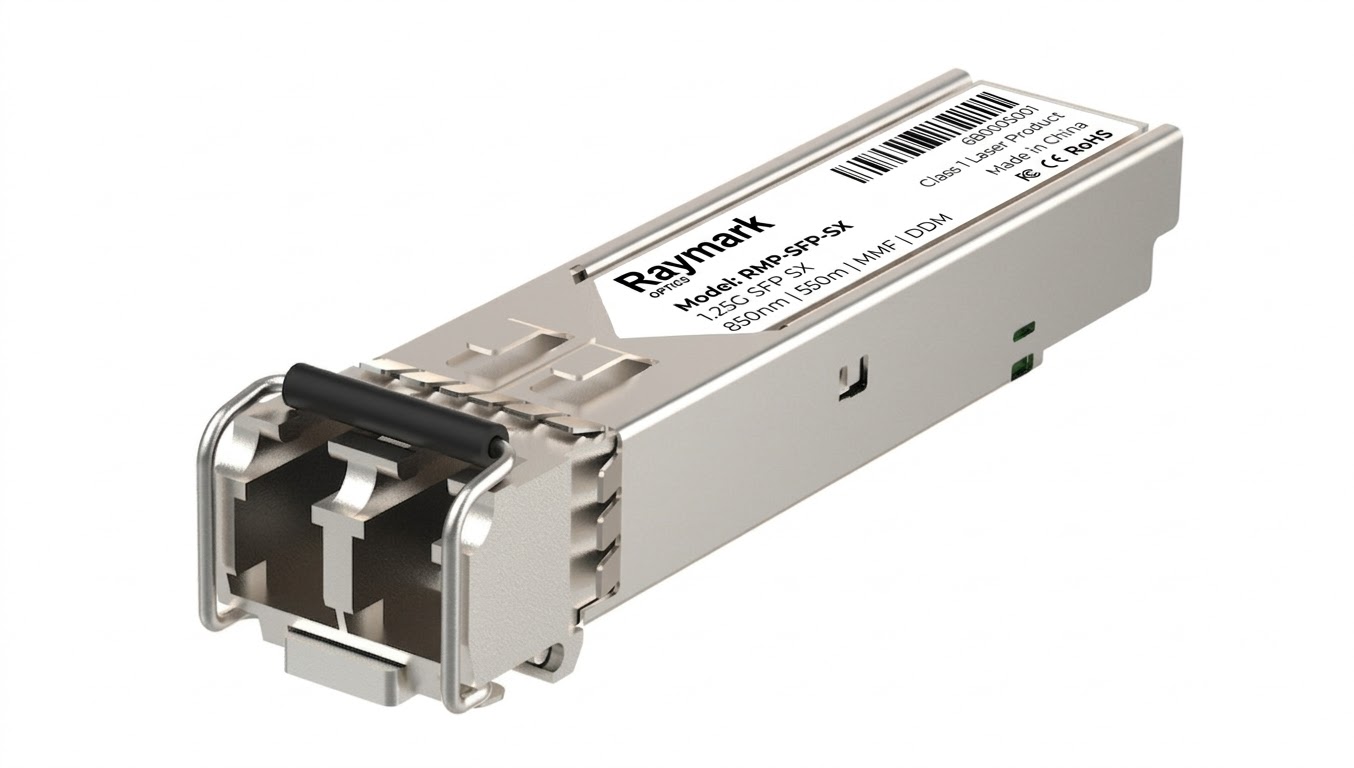

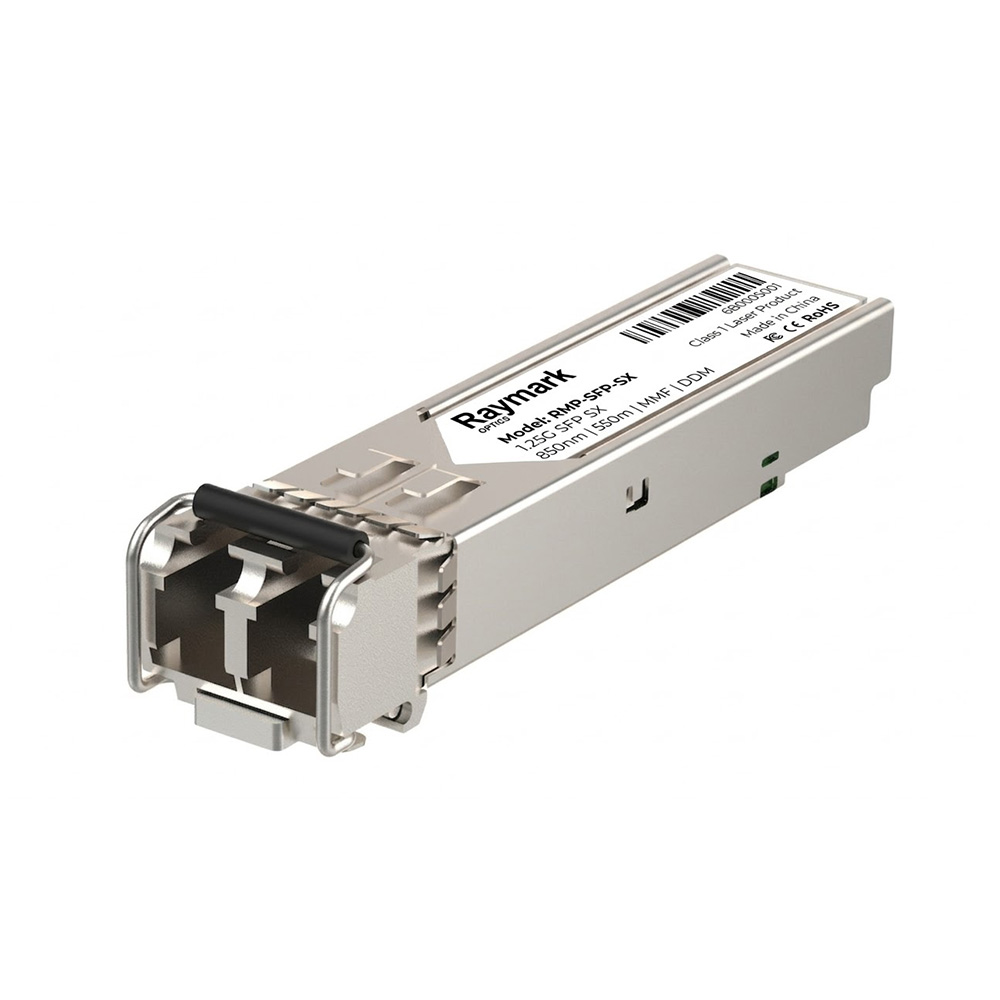

Raymark RM-SFP-SX là module quang SFP (Small Form Pluggable) bước sóng ngắn 850nm, được thiết kế cho các ứng dụng Gigabit Ethernet và Fibre Channel với tốc độ truyền dữ liệu lên đến 1.25Gbps.
Thiết bị tuân thủ các tiêu chuẩn IEEE 802.3z Gigabit Ethernet, 1000BASE-SX, và Fibre Channel FC-PI Rev.5.0, mang lại khả năng kết nối ổn định và đáng tin cậy trong hệ thống mạng quang. Module hỗ trợ chuẩn SFP MSA và tích hợp chức năng Digital Diagnostics Monitoring (DDM) thông qua giao tiếp 2-wire serial theo chuẩn SFF-8472, giúp giám sát tình trạng hoạt động theo thời gian thực.
Tính năng nổi bật của SFP Raymark RM-SFP-SX
Hiệu suất truyền dẫn ổn định, tốc độ Gigabit
- Hỗ trợ tốc độ truyền dữ liệu lên đến 1.25 Gb/s cho Gigabit Ethernet
- Tương thích thêm tốc độ 1.063 Gb/s cho Fibre Channel
- Đảm bảo độ tin cậy cao với BER ≤ 10⁻¹²
Chuẩn kết nối quang phổ biến, dễ triển khai
- Sử dụng bước sóng 850nm (VCSEL laser)
- Kết nối Duplex LC tiêu chuẩn
- Hoạt động trên sợi quang đa mode (MMF):
- Lên đến 550m (50/125µm MMF)
- Lên đến 300m (62.5/125µm MMF)
Thiết kế SFP linh hoạt, hỗ trợ hot-plug
- Chuẩn SFP MSA (Multi-Source Agreement)
- Cho phép cắm nóng (hot-pluggable) mà không cần tắt thiết bị
- Dễ dàng thay thế, nâng cấp trong hệ thống mạng
Tích hợp Digital Diagnostics (DDM)
- Hỗ trợ giám sát các thông số quan trọng:
- Nhiệt độ
- Điện áp Vcc
- Dòng bias
- Công suất Tx/Rx
- Cảnh báo theo ngưỡng (Alarm/Warning) giúp phát hiện sớm sự cố
Tiêu thụ điện năng thấp, vận hành ổn định
- Nguồn cấp đơn 3.3V
- Dòng tiêu thụ tối đa: 280 mA
- Hoạt động ổn định trong môi trường:
- Nhiệt độ làm việc: 0°C đến 70°C
- Nhiệt độ lưu trữ: -40°C đến 85°C
An toàn và tuân thủ tiêu chuẩn quốc tế
- Tuân thủ RoHS
- Sản phẩm laser Class 1, phù hợp tiêu chuẩn EN 60825-1
Ứng dụng
- Mạng Gigabit Ethernet 1.25Gb/s
- Hệ thống Fibre Channel 1.063Gb/s
- Kết nối quang trong hệ thống switch, router, server
Thông số kỹ thuật chính
| Thông số | Giá trị |
| Tốc độ dữ liệu | 1.25Gbps / 1.063Gbps |
| Bước sóng | 850nm |
| Loại sợi | MMF |
| Khoảng cách | 550m (50/125µm), 300m (62.5/125µm) |
| Kết nối | Duplex LC |
| Công suất phát | -9.5 đến -3 dBm |
| Độ nhạy thu | ≤ -23 dBm |
| Nguồn cấp | 3.3V |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| DDM | Có |
| Chuẩn | IEEE 802.3z, 1000BASE-SX, SFP MSA |
Raymark RM-SFP-SX là module SFP quang 1.25Gbps tiêu chuẩn, phù hợp cho các hệ thống mạng doanh nghiệp sử dụng MMF, với ưu điểm nổi bật là tính ổn định cao, hỗ trợ DDM, hot-plug và tương thích tiêu chuẩn quốc tế, đáp ứng tốt các nhu cầu triển khai Gigabit Ethernet và Fibre Channel.
